Bassin verdelers

Wanneer baden in twee delen moeten worden opgedeeld worden vaste of bewegende keerwanden toegepast.

Er zijn twee varianten; de plaats vaste keerwanden worden onderverdeeld in een hefwand of een klapwand.

Met uitzondering van de drijvende keerwand, welke met de hand moet worden bediend, worden alle keerwanden elektromechanisch aangedreven. De bekleding van de keerwanden kan uitgevoerd worden met kunststof beplating dan wel edelstaal beplating (met uitzondering van de drijvende keerwand, deze alleen met kunststof beplating)

Keerwanden hebben wedstrijdbelijning welke in kleur , breedte en uitvoering afgestemd kunnen worden op de in de bassinvloer verwerkte wedstrijdbelijning.

Keerwanden voldoen aan de veiligheidsvoorschriften welke beschreven staan in de Europese norm  EN 13451.11

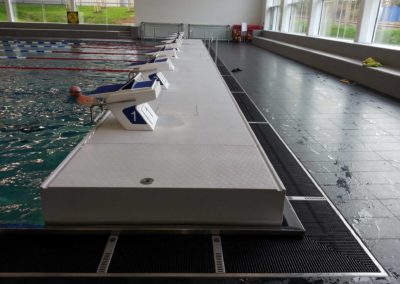

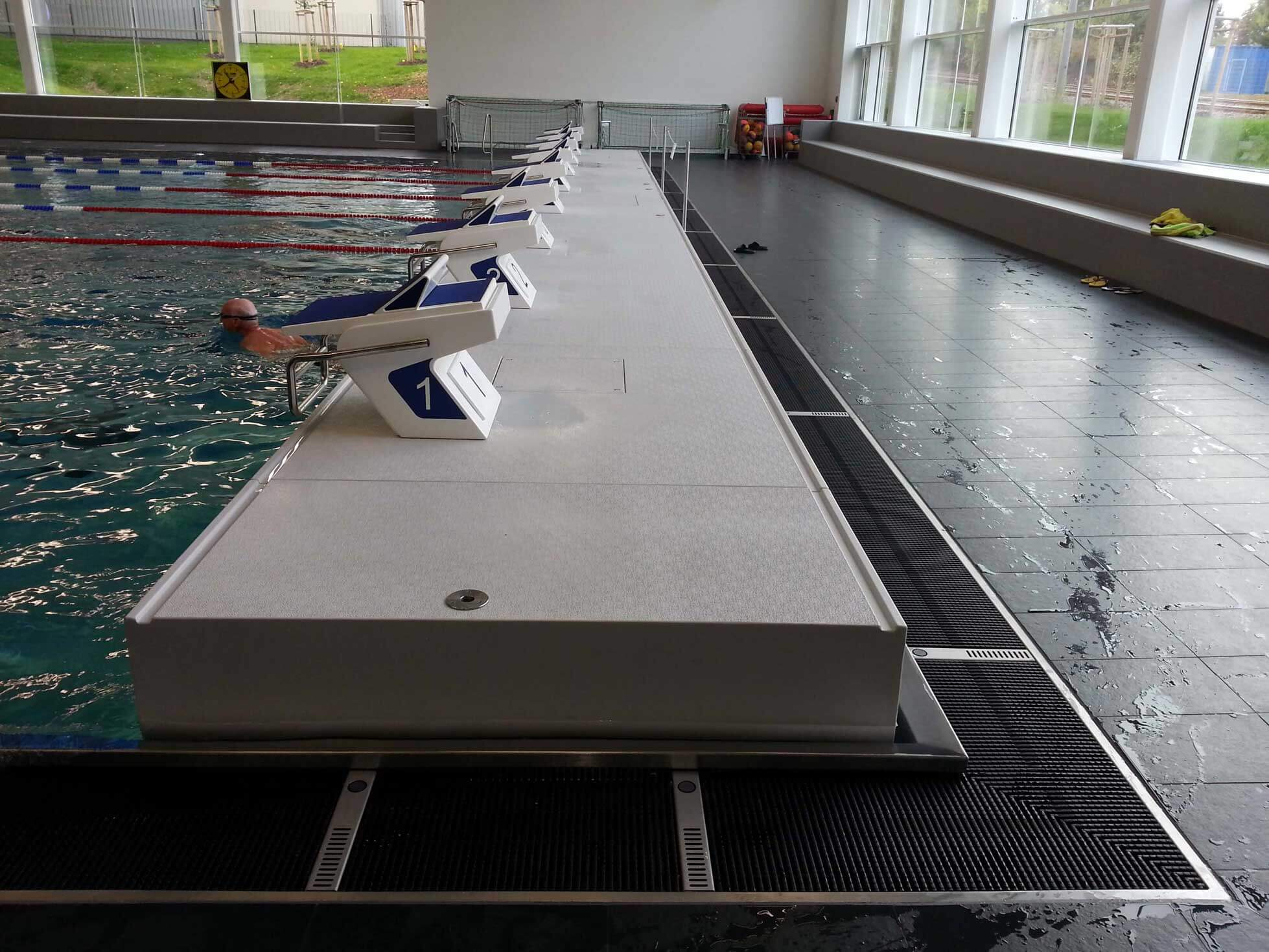

Rijdende keerwanden (beweegbare keerwanden)

bestaan uit een buig en torsiestijve edelstalen constructie. Deze keerwanden zijn normaalgesproken bekleed met elementen uit glasvezel versterkt kunststof ofwel edelstaal beplating. De keerwanden zijn aan beide zijden voorzien van een starand welke gelijk doorloopt met de starand in het bassin. De starand is altijd binnenliggend uitgevoerd.

Afhankelijk van de breedte van de keerwand wordt deze uitgevoerd met één dan wel twee rijen startblokken. De aandrijving wordt verzorgd door een gelijkstroommotor met 24 V dan wel 42 V spanning. Stoppunten kunnen op elke gewenste plek ingevoerd worden. De keerwand kan ook met een door roosters afgedekt kabelkanaal voor tijdelijke tijdmeting worden uitgevoerd.

Drijvende keerwanden

worden gemaakt van kunststofconstructies met lengtedelen tot 7 meter. Deze worden met leeg bassin in elkaar gemonteerd. Om de verticale en horizontale doorbuiging te reduceren worden er ook twee langsdragers van edelstaal in verwerkt. De drijvende keerwand zal met gevuld bassin gaan drijven en kan dan in de gewenste positie worden getrokken. Hier wordt dan de lucht uit de drijfbakken gelaten zodat de keerwand op de bassinrand zal gaan liggen. Hier wordt de keerwand verankerd door twee in de bassinwand te steken verankeringspennen. Op deze manier is de keerwand klaar voor gebruik. Afhankelijk van de breedte van de keerwand kan deze worden voorzien van één dan wel twee rijen startblokken. De keerwand kan ook met een door roosters afgedekt kabelkanaal voor tijdelijke dan wel vaste tijdmeting worden uitgevoerd. Drijvende keerwanden zijn net als rijdende keerwanden uitgevoerd met doorlaat openingen op de waterlijn.

Hefwanden

Bestaan uit een edelstaal skelet welke met een glasvezel versterkte kunststof beplating wordt bekleed.  De breedte van de hefwanden kan naar behoefte en vereisten worden uitgevoerd. De keerwand zal echter niet smaller zijn dan 1 meter zodat de wand ook kan worden gebruikt als verbindingsbrug van de ene naar de andere kant van het bad. In het algemeen zal de wand 30 cm boven het wateroppervlak uitsteken wanneer de hefwand in de bovenste stand staat. In de onderste stand van de hefwand zal de bovenzijde van de wand gelijk doorlopen met de bassinbodem zodat er een gelijke vloer ontstaat.

Het bereiken van de twee uiterste standen zal worden aangegeven met verlichte pictogrammen.

Om de hefwand gelijk met de bassinbodem te krijgen dient er door de bouwer een verdieping in de bouwconstructie te worden voorzien. Het maakt niet uit of het bassin uit beton, edelstaal of kunststof bestaat.

De edelstalen skeletconstructie wordt buig en torsie stijf uitgevoerd en de hefwand wordt aan beide kopzijden door geleidingrollen begeleid welke in een geleidingrail in de bassinwand lopen. De hefwanden kunnen aan een of twee zijden worden voorzien van bevestigingspunten voor de zwemlijnen. Ook kunnen er naar wens van de opdrachtgever hulsen worden gemonteerd waarin de wegneembare startblokken  kunnen worden geplaatst. Een kabelkanaal voor de tijdmeting kan uiteraard ook in de wand worden verwerkt.

De aandrijving van de hefwand gebeurd elektromechanisch vanuit de kelder van een van de beide bassin langs wanden. Bij een bassinbreedte van 10 meter en minder wordt de aandrijving verzorgd door twee verticale spindelaandrijvingen. Langere keerwanden zullen door een horizontaal spindelaandrijving worden aangedreven zoals ook gebruikt bij de beweegbare vloeren.

Klapwanden

Worden als bassinverdelers dan wel scheidingswand of afsluitwand gebruikt tussen bijvoorbeeld binnen en buitenbaden. Wanneer de wand niet in gebruik is ligt deze in een verdieping op de bassinbodem en wordt wanneer gewenst elektromechanisch 90 graden gedraaid waardoor de wand direct dienst doet. De verdieping in de bassinbodem moet zo diep zijn als dat de klapwand breed is. Om de verdieping in de bassinbodem zo klein als mogelijk te houden zal de klapwand zo smal als mogelijk worden gemaakt. De breedte van de klapwand zal tussen de 20 en 30 cm bedragen, afhankelijk natuurlijk van de lengte van de wand.

De klapwand bestaat uit een draai vaste torsiekast uit edelstaal met daarop spanten (eveneens uit edelstaal). Deze spanten worden naar wens met kunststof dan wel edelstaal bekleed.

De aandrijving gebeurd buiten het bad in de kelderomloop met één of twee motoren. Dit is afhankelijk van de lengte van de klapwand. De aandrijfas wordt door een stopbuspakking door de wand gevoerd en is met een tandwielkast verbonden. De tandwielkast wordt elektromechanisch aangedreven en de versteltijd van het omklappen van de wand bedraagt ca 3 minuten.

Doordat klapwanden zo smal als mogelijk worden gebouwd kan er niet overheen worden gelopen. De wand kan wel met bevestigingen voor de zwemlijnen uitgerust worden. Hiervoor is bij elke klapwand een vergrendelingsinrichting in de bassinwand voorzien zodat er een vaste verbinding met de bassinwand ontstaat. De vergrendelingsinrichting kan naar wens ook elektromechanisch worden uitgevoerd. Dit wordt dan geregeld in de kelderomloop. Het bereiken van de eindstanden van de klapwand zal worden aangegeven door twee verlichte pictogrammen.

De aansturing van de klapwand zal worden geregeld vanuit een bedieningspaneel welke naar wens kan worden uitgevoerd in opbouw of inbouw uitvoering.
